Анализ и устранение неисправности нестабильной частоты дизель-генератора Cummins

Анализ и устранение неисправности нестабильной частоты дизель-генератора Cummins (топливная система и система регулирования)

1. Описание неисправности

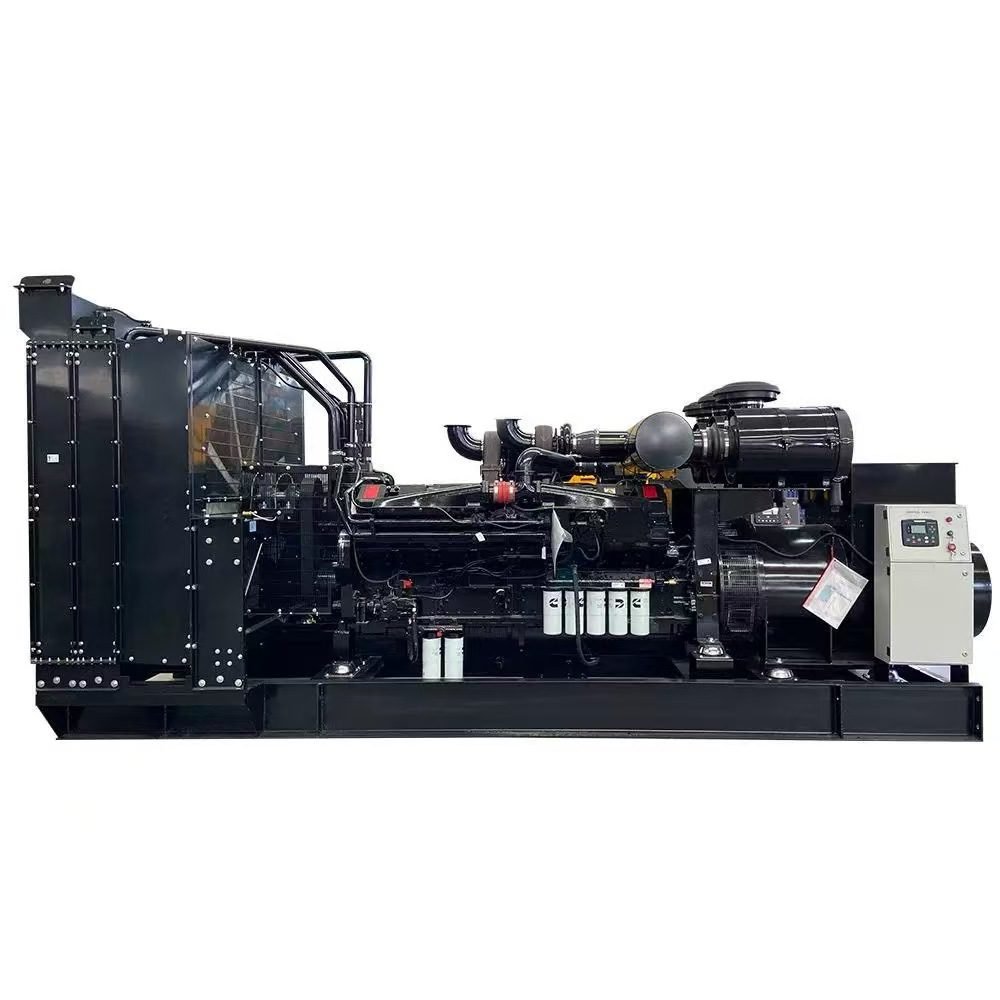

• Модель двигателя: Cummins KTA38-G2
• Тип: 4-тактный, 12-цилиндровый (V-образный, 60°), 800 кВт
• Система наддува: Турбокомпрессор с промежуточным охлаждением (ТКР)
• Степень сжатия: 14.5:1
• Топливная система: Cummins PT (Pressure-Time)
• Симптомы:
  • Наблюдались два случая нестабильности частоты в первой половине 2011 г., второй привел к внезапной остановке.
  • Данные на панели управления показывали значительные колебания частоты (47.5–51.5 Гц) с резкими скачками.
  • Неравномерный звук выхлопа двигателя, наблюдалось «плавание» оборотов («рыскание» — «游车»).

2. Анализ причин неисправности
Нестабильная частота генератора напрямую связана с нестабильностью оборотов двигателя. Возможные причины:

• Воздух или вода в топливе
• Неисправность форсунок
• Неправильная регулировка дросселя или засор топливной магистрали
• Отказ преобразователя частоты или частотомера
• Неисправность электронного регулятора скорости (ЭРС)
• Чрезмерная вибрация ДГУ
• Значительные колебания нагрузки
• Загрязнение топливного фильтра
• Неисправность топливного насоса

Исключенные факторы на основе анализа:

• Вибрация: Агрегат установлен на ровной сварной платформе, крепежные болты затянуты, вибрация не ощущалась.
• Колебания нагрузки: Рабочая среда стабильна, резких изменений нагрузки мало, типичная нагрузка ~400 кВт (50% мощности) стабильна.

Учитывая, что агрегат новый:

• Вероятность отказа самих форсунок или ТНВД мала.
• Сетка на входе в ТНВД PT была чистой.

Основные причины, выявленные на основе истории эксплуатации:
2.1 Проблемы топливной системы:

• Состав системы: Топливный бак -> Низконапорная подающая магистраль -> 4 фильтра-сепаратора воды (1-я ступень) -> 2 группы тонкой очистки (2-я ступень, по 2 фильтра в группе) -> ТНВД PT -> Топливопроводы высокого давления -> Возвратная магистраль -> Шаровые краны, соединения.
• В работе всегда одна группа фильтров тонкой очистки, вторая в резерве.
• Ключевое наблюдение: При возникновении нестабильности переключение на резервную группу фильтров тонкой очистки временно стабилизировало работу.
• Качество дизтоплива, полученного с буксира, было низким: топливо мутное (видно при отборе проб).
• Вывод: Проблемы вызваны загрязнением топлива (вода, грязь) и/или некачественными фильтрующими элементами.
• Дополнительные находки:
  • При замене элемента фильтра-сепаратора (1-я ступень) один корпус фильтра был деформирован, снять крышку было сложно. Уплотнительные кольца (O-rings) изношены/состарились.
  • Шаровые краны в магистрали низкого качества, возможна утечка воздуха.
  • Топливный бак установлен ниже по уровню, чем верх фильтров-сепараторов (1-я ступень). При засорении фильтров в низконапорной магистрали создается значительное разрежение. Это может привести к подсосу воздуха через неплотности, даже если видимых утечек топлива нет.

2.2 Нестабильная работа платы регулятора скорости (ЭРС):

• Описание регулятора (Рис.1):
  • DROOP (Статизм): Регулировка статизма (0–10% от номинальных оборотов).
  • GAIN (Усиление): Регулировка коэффициента усиления контура скорости (влияет на демпфирование/колебания при переходных процессах).
  • RUN SPD (Рабочие обороты): Регулировка номинальной скорости вращения при работе под нагрузкой.
  • IDLE SPD (Обороты ХХ): Регулировка скорости на холостом ходу.
  • Поворот по часовой стрелке увеличивает значение.
• История: При прошлых случаях нестабильности регулировали GAIN, но стабильность была плохой, проблема возвращалась. Плату регулятора меняли, но нестабильность сохранялась.
• Вывод: Проблема не в плате регулятора (ЭРС), так как ее замена не устранила колебания.

3. Решение проблемы и аварийные меры

3.1 Устранение первопричины (Топливная система):

1. Поднять топливный бак:
   • Цель: Уменьшить риск создания разрежения в низконапорной магистрали и подсоса воздуха.
2. Модернизация низконапорной топливной магистрали:
   • Переложить магистраль, устранив лишние изгибы и оптимизировав компоновку.
   • Заменить некачественные шаровые краны на надежные запорные клапаны (например, игольчатые вентили), способные обеспечить герметичность и выдерживать давление/разрежение.
   • Проверить и затянуть все соединения трубопроводов.
   • Нанести консистентную смазку (типа Литол) на резьбовые соединения для дополнительной герметизации от подсоса воздуха.
3. Ремонт и обслуживание фильтров-сепараторов 1-й ступени:
   • Деформированный корпус фильтра требует ремонта:
     • Аккуратно выправить вмятины легкими ударами медным бойком.
     • Постепенно придавать корпусу правильную форму, примеряя прижимную крышку.
     • Добиться плотного прилегания крышки без перекосов.
   • Обязательно заменить ВСЕ уплотнительные кольца (O-rings) (обычно 3 шт. на фильтре) при каждом обслуживании.
   • Для дополнительной надежности нанести силиконовый герметик по периметру посадочной поверхности прижимной крышки перед затяжкой.

3.2 Аварийная процедура при возникновении нестабильности частоты:

• Применима, когда неисправный генератор должен продолжать работу, а резервный ввести в строй немедленно невозможно.
• Действия:
  1. Открыть кран на входе резервной группы фильтров тонкой очистки (2-я ступень).
  2. Медленно закрыть выходной кран действующей группы фильтров. Медленность критична! Быстрое закрытие может вызвать резкий скачок давления на входе ТНВД PT и остановку двигателя.
  3. Закрыть входной кран действующей группы фильтров.
• Результат: Агрегат переведен на питание через чистые резервные фильтры.
• Цель: Выиграть время для ремонта неисправной топливной системы данного генератора или для устранения неисправности и запуска резервного генератора, обеспечив непрерывность электроснабжения.
