Обслуживание фильтрующих элементов систем двигателя Cummins

двигателя Cummins Обслуживание фильтрующих элементов систем

1. Топливная система

• Фильтр-сепаратор воды (водоотделитель):
  • Ежедневно: Сливайте воду и отстой из фильтра-сепаратора и топливного фильтра.
  • Замена: Согласно регламенту планового ТО для модели Cummins.
• Топливный фильтр тонкой очистки (напорная магистраль):
  • Замена (Важно!): Работайте в чистом месте вдали от легковоспламеняющихся материалов.
    • Снимите и утилизируйте старый фильтр и уплотнительное кольцо (O-ring).
    • Это последний барьер очистки топлива! НЕЛЬЗЯ предварительно заполнять («прелоудить») новый фильтр топливом.
    • Смажьте новое уплотнительное кольцо (O-ring) чистым моторным маслом.
    • Установите новый фильтр и кольцо.
    • Затяните фильтр динамометрическим ключом с моментом, указанным в технических спецификациях.
  • Замена: Согласно регламенту планового ТО для модели Cummins.

2. Система смазки

• Масляный фильтр:
  • Подготовка: Очистите грязь вокруг посадочного места масляного фильтра.
  • Снятие: Снимите и утилизируйте старый фильтр и уплотнительное кольцо (O-ring).
  • Установка:
    • Заполните полость нового фильтра чистым моторным маслом (особенно область вокруг уплотнительного кольца).
    • Установите новый фильтр на место.
    • Затягивайте фильтр вручную до плотного прилегания уплотнительного кольца к поверхности посадочного места.
    • Дозатяните фильтр динамометрическим ключом с предписанным моментом затяжки.
  • Замена: Согласно регламенту планового ТО для модели Cummins.

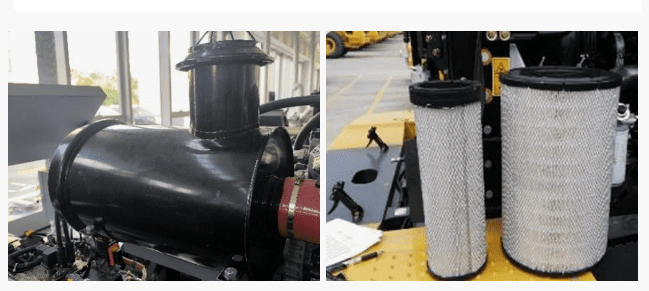

3. Система очистки воздуха (Воздушный фильтр)

• Регулярно проверяйте сопротивление воздушного фильтра. При превышении установленного значения на приборной панели загорится сигнал тревоги – требуется обслуживание или замена воздушного фильтра.
• Важные замечания при обслуживании:
  • Продувка разрешена ТОЛЬКО для внешнего элемента (большого фильтра).
  • Продувка внутреннего (безопасного) элемента (малого фильтра) ЗАПРЕЩЕНА!
  • Давление при продувке должно быть не выше 0.5 МПа (5 кгс/см²).
  • Безопасный (внутренний) элемент заменяют одновременно с внешним после 3-х продувок внешнего элемента.
• Замена: Согласно регламенту планового ТО двигателя/машины.

4. Система впрыска мочевины (SCR)

• Замена фильтров: Согласно регламенту планового ТО для модели Cummins.
• Какие фильтры менять:
  • Фильтр датчика уровня/температуры/качества мочевины (левый рисунок).
  • Фильтр насоса системы впрыска мочевины (SCR) (правый рисунок).
• Процедура замены фильтра насоса SCR:
  • Используйте жидкость DEF (AdBlue) для смазки нового уплотнительного кольца (O-ring).
  • Вставьте новый фильтр в узел впрыска DEF (SCR) до характерного щелчка (полной фиксации).
  • Установите морозозащитный резиновый чехол на металлический корпус насоса мочевины. Убедитесь, что уплотнительный бортик чехла полностью вставлен в герметизирующую канавку на металлическом корпусе.
